WTP-121A四点弯曲试验机 返回

       试验过程及测量、显示、分析等均由电脑完成;

       GB/T17841-2008    EN1288-3:2000

       试验开始启动后,测量系统便自动清零;

       试验结束后,活动横梁自动返回至初始位置;

       采用数据库管理方式,试验结束后,试验数据和曲线自动保存;

       数据和曲线随试验过程动态显示;

       试验结果可任意存取,可对数据曲线再分析;

       试验完成后,可用鼠标找出试验曲线逐点的力值和变形数据,对求取各种材料的试验数据方便实用

       .............

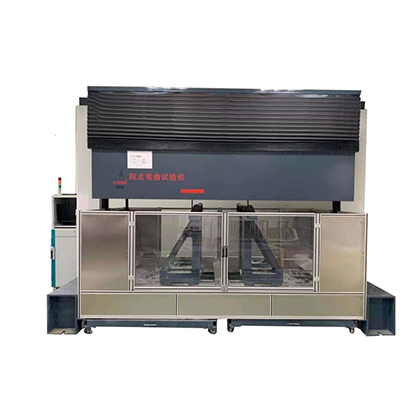

设备参考图:

光伏玻璃弯曲强度性能测试

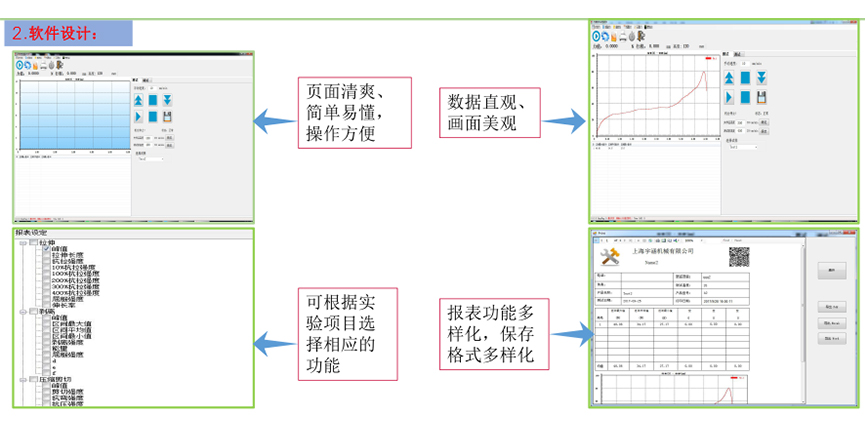

主要软件功能:

序号

功能名称

功能描述

1

测试过程

试验过程及测量、显示、分析等均由电脑完成;

2

试验标准

GB/T17841-2008    EN1288-3:2000

3

自动清零

试验开始启动后,测量系统便自动清零;

4

自动回归

试验结束后,活动横梁自动返回至初始位置;

5

自动保存

采用数据库管理方式,试验结束后,试验数据和曲线自动保存;

6

显示方式

数据和曲线随试验过程动态显示;

7

结构再现

试验结果可任意存取,可对数据曲线再分析;

8

曲线遍历

试验完成后,可用鼠标找出试验曲线逐点的力值和变形数据,对求取各种材料的试验数据方便实用;

9

结果对比

多条曲线可用不同颜色迭加、再现、放大、呈现一组试样的分析比较;

10

曲线选择

可根据需要选择应力-应变、力-位移、力-时间、位移-时间等曲线进行显示和打印;可随时切换观察,任意放大缩小,水平或垂直移动,实时高速采样;

11

批量试验

对参数相同的试验,一次设定后可顺次完成一批试样的试验;

12

试验报告

可按用户要求的格式对试验报告进行编程和打印;

13

数据查询

可对历史数据进行查询,只需输入一定的条件,试验数据立即找到;

14

限位保护

具有程控和机械两级保护;

15

过载保护

当负载超过额定的3%时自动停机;

16

紧急停机

设有急停开关,用于紧急状态切断整机电源;

17

自动诊断

系统具有自动诊断功能,定时对测量系统,驱动系统进行过压、过流、超温等到检查,出现异常情况即刻停机。


主要技术参数:

设备型号

WTP-121A

测量参数

1

测试材料

太阳能超白压延加工玻璃、浮法(超白,普白)加工玻璃

2

最大负荷

10kN

3

精度等级

0.5级,示值相对衰减±1%以内

4

速度范围

0.01mm/min-500mm/min,相对误差在±1%以内

5

单位切换

gf Kgf N KN LBf  Mpa

6

最大规格

1500mm*2600mm

7

试样厚度

1.1mm-4.0mm

8

加载辊

直径50mm,固定200mm±1mm间距

9

支撑辊

直径50mm,可以移动,间距可调,移动范围满足700mm~1500mm

10

橡胶条

与试样接触的部件用橡胶条包裹,橡胶条的厚度为 3mm,硬度为(40士10)IRHD。

11

加载力

试验机以试样弯曲应力((2士0. 4)MPa/s的递增速度对试样进行加载,有足够的加载力直至试样破坏。

12

密封性

两种碎片状态,颗粒状及长条大块碎片,需保障测试过程碎片飞溅的安全性。

检测设备正面使用透明材料,易于观察测试过程。

13

易于清洁

所有设备试验区部件均需有护罩,不能有碎玻璃飞溅的死角,底部有碎玻璃收集装置,便于人员处理碎片。

14

安全性

不允许有裸露的链条、胶皮电线等,操作台配备急停开关,限位保护等防护措施齐全。

15

试验结果

玻璃破坏的最大载荷、测试位移、弯曲强度、从开始加载到试验破坏的时间等

  16

软件内置结果计算公式

弯曲强度计算方法:

试样总体弯曲强度

——弯曲强度,单位为兆帕(MPa)

——试样断裂时的最大载荷,单位为牛顿(N)

——两支撑辊轴心之间的距离 ,单位为毫米(mm)

——两加载辊轴心之间的距离,单位为毫米(mm)

——试样的宽度,单位为毫米(mm)

——试样的厚度 ,单位为毫米(mm)

——试样由于自重产生的弯曲强度

试样自重弯曲强度

——试样密度,对于普通钠钙硅玻璃

——重力系数,9. 8 N/kg

——两支撑辊轴心之间的距离,单位为米(m)

——试样的厚度 ,单位为米(m)


控制参数

1

位移控制速度范围:

0.001-500mm/min

2

位移控制速度精度:

速率<0.5mm/min时,为设定值的±0.5%以内;速率≥0.5mm/min时,为设定值的±0.2%以内;

3

应力控制速率范围:

0.005-5%FS/s

4

应力控制速率精度:

速率<0.05%FS/s时,为设定值的±0.5%以内;速率≥0.05%FS/s时,为设定值的±0.2%以内;&
