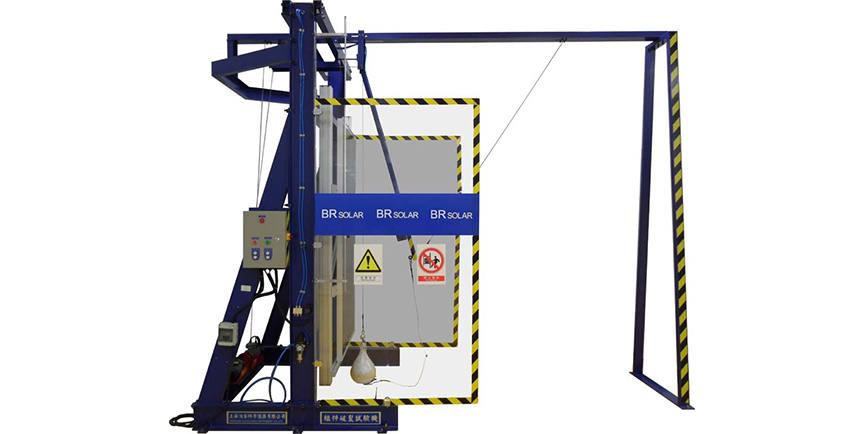

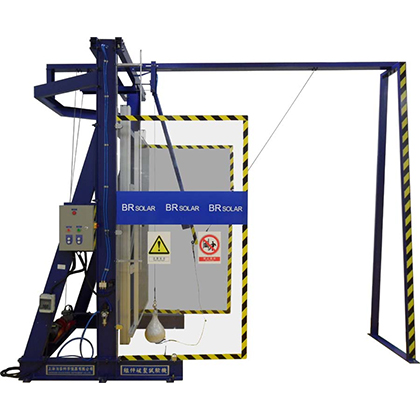

BR-PV-MBT 组件破裂试验机 返回

       霰弹袋下垂落点:≥2.6m×1.5m规格内的组件中心

       #霰弹袋填充物:45.5±0.5kg重的铅子弹(直径2.5~3.0mm,即7.5号子弹)

       霰弹袋提升及释放:电动控制

       结构框架和支柱材质:100mm×200mm或更大的槽钢

       最小截面惯性矩大约有:187cm4

       ..............

       适用标准:IEC 61730-2:2016 MST32

       霰弹袋下垂落点:≥2.6m×1.5m规格内的组件中心

       #霰弹袋填充物:45.5±0.5kg重的铅子弹(直径2.5~3.0mm,即7.5号子弹)

       霰弹袋提升及释放:电动控制

       结构框架和支柱材质:100mm×200mm或更大的槽钢

       最小截面惯性矩大约有:187cm4

       霰弹袋静止位置:

       冲击袋应悬挂在离组件样品表面不超过13mm的地方,距离组件样品中心不超过50mm

       霰弹袋:霰弹袋用1.3cm宽的有玻璃丝增强的压敏胶带完全包裹

       霰弹袋最宽直径与高度比:1:1.5~1:1.4

       跌落高度:300mm、450mm、1200mm

       组件夹具:安装孔螺丝紧固夹具1套、边框压块夹具1套、双玻组件专用夹具1套

       其他:框架的边角处采用焊接或螺栓安全地固定在一起,以减小碰撞时的扭曲、试验框架用地脚螺栓固定在地面上以防试验时移动



       合格判据用测力球(选配):直径为76±1mm的球体,通过臂杆连接在推力测量和显示装置上,能够测量出施加的最大力25N,测量精度至少0.1N。
