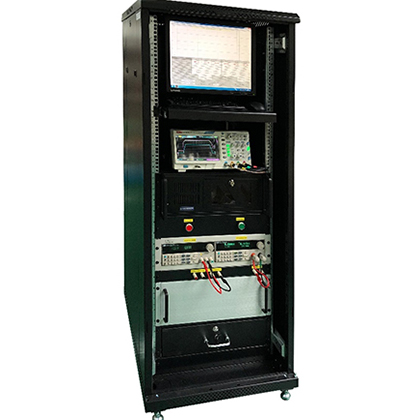

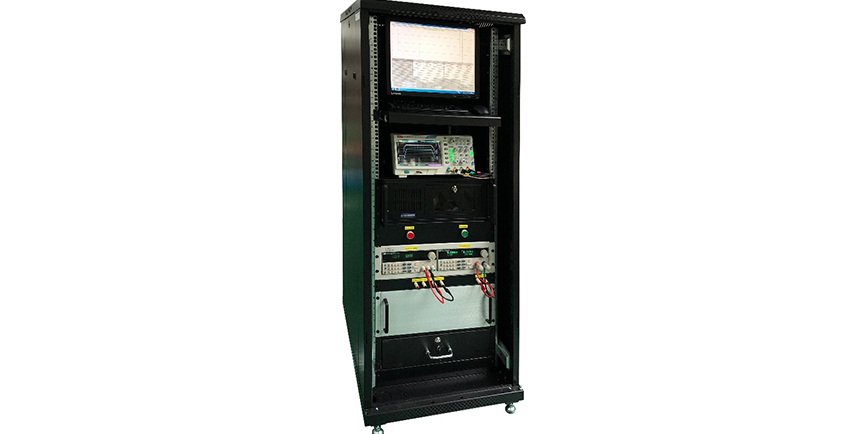

BR-PV-BD 旁路二极管热性能/功能/热失控一体机 返回

       适用标准:IEC 61215:2016 (2019)"旁路二极管功能试验、热性能试验"、IEC 62979:2017 "旁路二极管热失控(热逃逸)试验"、IEC 63126:2020温度等级1级及2级加严试验…

       #脉冲电源:可设范围20μs~999s

       电流范围:0-30A; 偏差± 2% ;

       电压范围:0-5V; 偏差± 2% ;

       ...........




       适用标准:IEC 61215:2016 (2019)"旁路二极管功能试验、热性能试验"、IEC 62979:2017 "旁路二极管热失控(热逃逸)试验"、IEC 63126:2020温度等级1级及2级加严试验…



       #脉冲电源:可设范围20μs~999s

       电流范围:0-30A; 偏差± 2% ;

       电压范围:0-5V; 偏差± 2% ;

       直流电源:电流范围0-30A; 偏差± 1%

       电压范围:0-20V; 偏差±1%

       温度采集通道精度:≤1℃

       电压采集精度:≤0.2V

       数据采集分析系统:含温度及电压采集通道、

       软件自动根据温度和电压的关系进行曲线拟合,中文软件

       #功能试验:二极管I-V曲线<1s

       #热失控试验:正向电流→反向电压≤10ms

① 热性能试验:

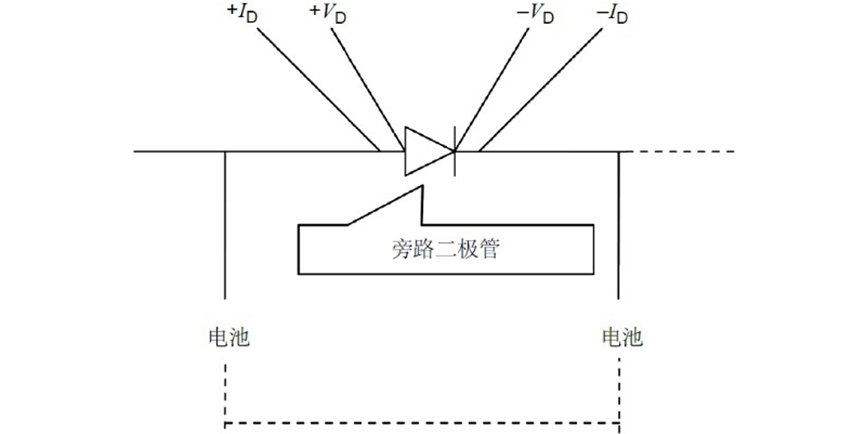

       旁路二极管的结电压 VD 测量精度:2%

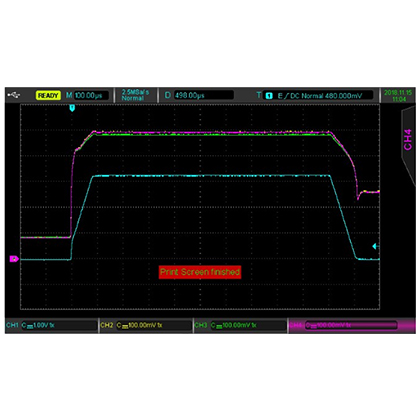

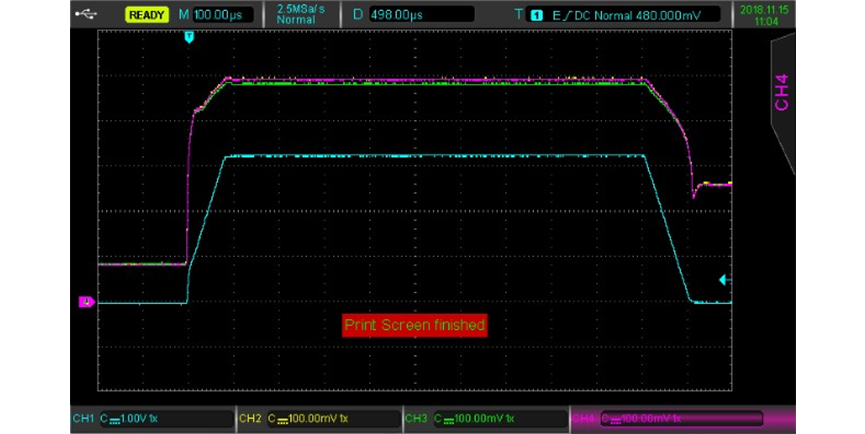

       脉冲电流:≤1ms,组件 STC 条件下 Isc 的 1.25 倍,软件设置示波器:采集脉冲电流及电压

       连续电流:组件 STC 条件下的 Isc±2%、1.25 倍 Isc,软件设置

       组件温度测量精度:±2.0℃,重复性:±0.5℃ 采集的数据 EXCEL 中拟合 VD-TJ 曲线

② 功能试验:

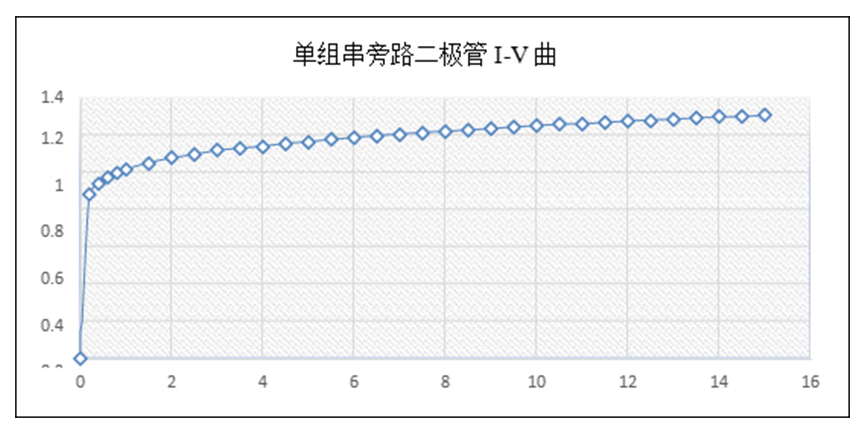

       电流扫描1s 内完成 0A→1.25×Isc 扫描,如下图:

仅供参考

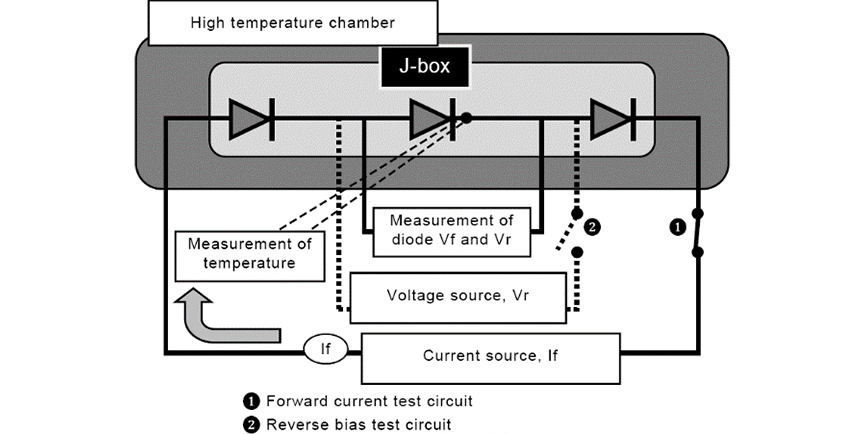

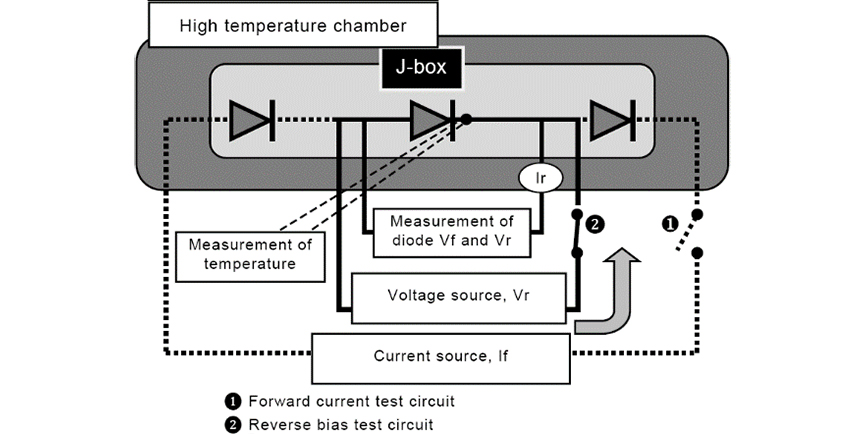

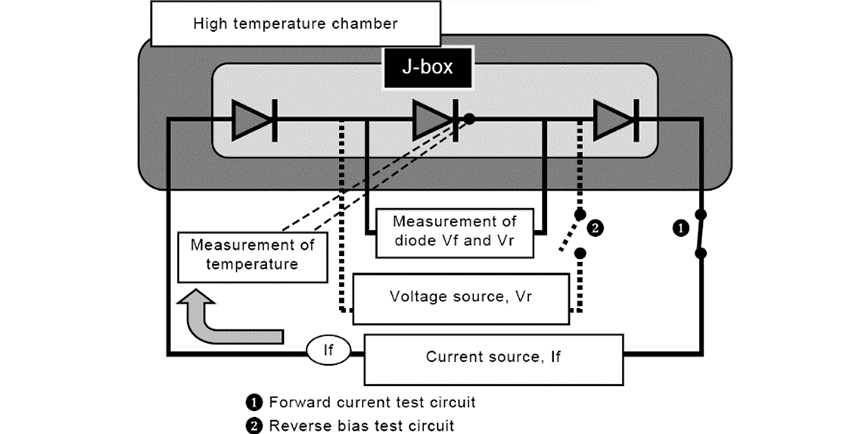

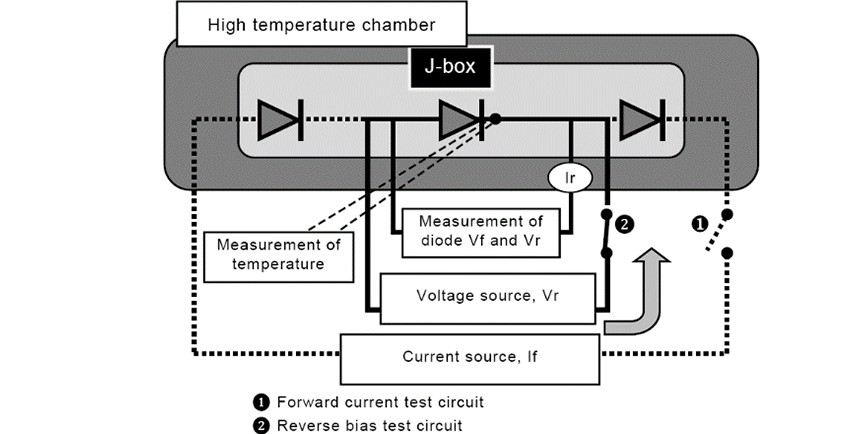

③ 热失控试验:

正向电流→反向电压


热失控试验作为热性能试验的重要补充



       主要试验类型:肖特基势垒二极管

       Tlead 测量精度:±1°C

       连续电流:组件 STC 条件下 1.25 倍 Isc

       反向偏置电压:组件被旁路二极管保护的电池组串 STC 下的 VOC 10ms 内完成以下电路切换:


正向电流→反向电压


数据资料

旁路二极管测试仪.doc
2021-10-18
613.27KB
