BR-PV-CCM 热循环(TC200)、湿冻(HF10)试验组件内部电路连续性监控系统 返回

      1. 仪器须满足 IEC 61215-2:2016 标准中 TC200 热循环及 HF10 湿-冻试验组件内部电路连续性监控试验条件。

       2. 直流恒流源:12 台

       品牌:Itech 艾德克斯(进口)

       额定功率/电压/电流:850W/80V/40A

        ...............

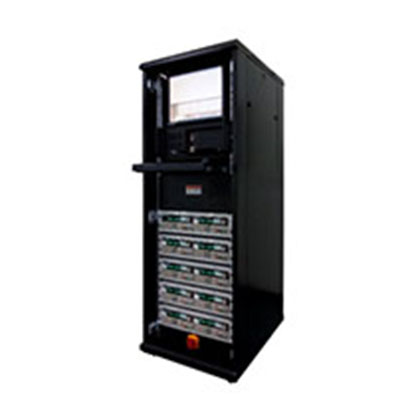

BR-PV-CCM 热循环(TC200)、湿冻(HF10)试验组件内部电路连续性监控系统对应仪器:直流恒流源、温度监控系统、电流采集及切换系统

       1. 仪器须满足 IEC 61215-2:2016 标准中 TC200 热循环及 HF10 湿-冻试验组件内部电路连续性监控试验条件。

       2. 直流恒流源:12 台

       品牌:Itech 艾德克斯(进口)

       额定功率/电压/电流:850W/80V/40A

       计算机通讯:含数据接口,和计算机实现通讯,实现计算机对电流自动调整

       3. TC200 电流切换功能:

       ① 选项:TC100 执行 IEC61215:2005(GB/T 9535-1998)按 25°C 切换电流。25°C 以上大电流,25°C 以下自动切换到小电流。

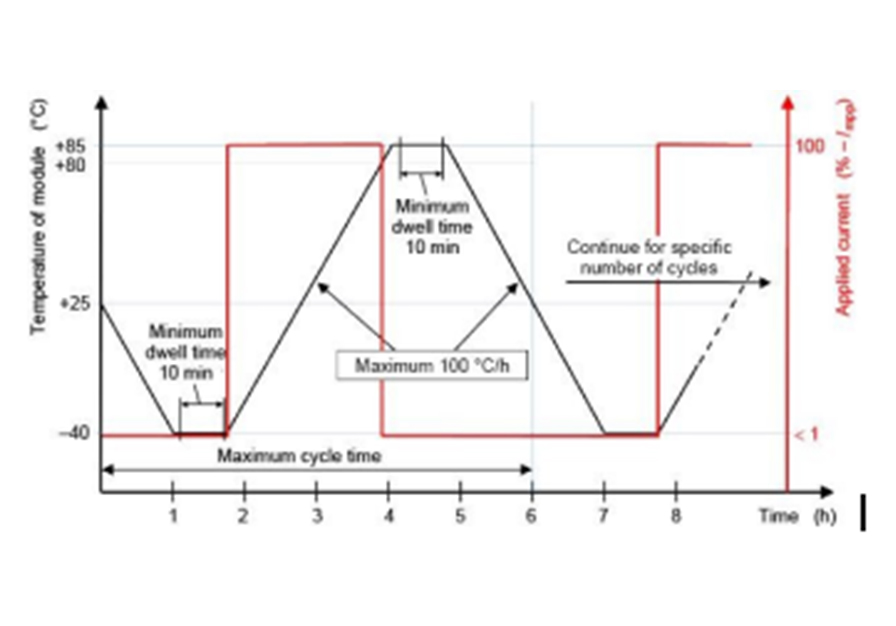

       ② TC100 执行 IEC61215-2:2016 按以下程序自动切换电流(下图红线):

       热循环试验中从-40°C 到 80°C 加热段,设置连续的 Isc 电流流经组件。

       降温段、-40°C 保持段及 80°C 以上,减至不超过 1.0 % STC 峰值功率的连续电流来测量连续性。

       ③ HF10 湿冻试验:设置连续的、不超过 0.5% STC 峰值功率电流流经组件。注:HF10试验时可关闭切换功能,试验全程为设定值。


       1. 软件数据储存及导出功能: 实时电流、温度工作曲线显示

       对多路电流和温度进行监控、分析、显示,并把采集数据 EXCEL 格式保存到数据库中…

       2. 附件:

       电气控制柜、工控计算机

       12 根双芯光伏电缆及配套的标准 MC4 连接器、12 根热电偶线。

数据资料

2_通电连续性技术参数80V.docx
2021-10-18
89.93KB
