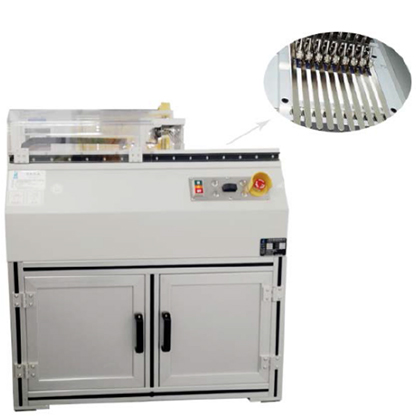

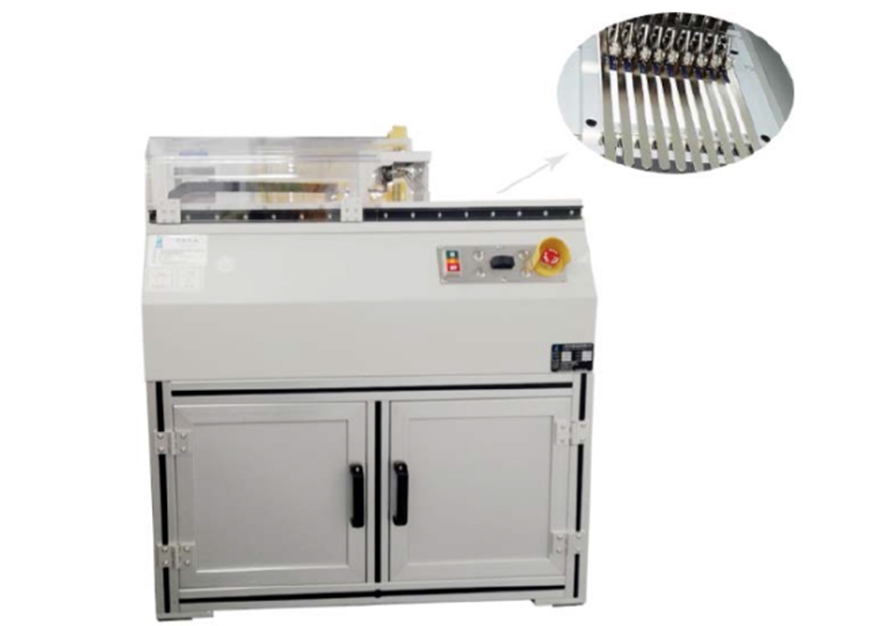

焊带剥离试验机 返回

主要技术参数

1、 最大试验力50N内任选;

2、 试验机准确度等级:0.5级;

3、 试验力测量范围:0.1%—100%FS;

4、 试验力示值相对误差:示值的±0.5%以内:

5、 试验力分辨力:最大试验力的1/±500000(全程分辨力不变);

6、 位移示值相对误差:示值的±0.5%以内;

7、 位移分辨力:0.001mm;

8、 力控速率调节范围:0.1-5%FS/S;

9、 力控速率相对误差:设定值的±1%以内;

...........

主要技术参数

1、 最大试验力50N内任选;

2、 试验机准确度等级:0.5级;

3、 试验力测量范围:0.1%—100%FS;

4、 试验力示值相对误差:示值的±0.5%以内:

5、 试验力分辨力:最大试验力的1/±500000(全程分辨力不变);

6、 位移示值相对误差:示值的±0.5%以内;

7、 位移分辨力:0.001mm;

8、 力控速率调节范围:0.1-5%FS/S;

9、 力控速率相对误差:设定值的±1%以内;

10、 横梁速度调节范围:0.05—1000mm/min;

11、 横梁速度相对误差:设定值1%以内;

12、 恒力、恒变形、恒位移控制范围:0.5%--100%FS;

13、 恒力、恒变形、恒位移控制精度:设定值<10%FS时,为设定值的±1%以内;设定值≥10%FS时,为设定值的±0.1%以内;

14、 最大拉伸行程:380mm;

15、 有效试验宽度:300mm;

16、 主机外型尺寸(长×宽×高):约1150*570*1230mm;

17、 电源:220V 50Hz 400W;

18、 主机重量:约140kg

19、 拉力角度应为180±2度;

20、 定速度、定位移、定荷重等控制方式可选;

21、 满足156.75、158.75、166、182、210等尺寸单双面5BB-18BB电池拉力验证需求;

22、 自主拆卸调整传感器及夹具部件,可做5,6,9,10,11,12,18工位测试;

23、 控制程序灵敏度高,满足高频次使用连贯性;

24、 配置联想专用电脑;

25、 测试软件中英文兼备;

26、机台配备标准铝合金机架,下面柜子里可以放置工具或者样品。

软件测试功能简介

1、载荷位移曲线;载荷、时间曲线;位移、时间曲线;应力、应变曲线。

2、根据各国对试片的要求编辑相应的测试标准,填写试品资料,编辑测试方法,并可供日后测试选择。

3、自动储存本次试验结果,并可将其编辑为报表打印输出。有公式编辑功能,可对多个已测试的曲线进行对比。

4、可设定小数点位数,各物理量单位及密码保护等。

5、自动清零:计算机接到试验开始指令,测量系统便自动清零;

6、自动回归:自动识别试验最大力,活动横梁自动高速返回初始位置;

7、自动存档:试验资料和试验条件自动存盘,杜绝因突然断电忘记存盘引起的资料丢失;

8、测试过程:试验过程及测量、显示、分析等均由微机完成;

9、显示方式:数据和曲线随试验过程动态显示;

10、结构再现:试验结果可任意存取,可对数据曲线再分析;

11、曲线遍历:试验完成后,可用鼠标找出试验曲线逐点的力值和变形数据,对求取各种材料的试验数据方便实用;

12、结果对比:多个试验特性曲线可用不同颜色迭加、再现、放大、呈现一组试样的分析比较;

13、曲线选择:可根据需要选择应力应变、力时间、强度时间等曲线进行显示和打印;

14、批量试验:对参数相同的试验一次设定后可顺次完成一批试样的试验;

15、试验报告:标准格式;

16、限位保护:具有程控和机械两级保护;

17、过载保护:当负载超过额定的10%时自动停机;

18、紧急停机:设有急停开关,用于紧急状态切断整机电源;

19、自动诊断:系统具有自动诊断功能,定时对测量系统,驱动系统进行过压、过流、超温等到检查,出现异常情况即刻停机。

测试智能特点

       软件可自动定位,可根据不同的规格自动运行到电池片的合适位置

软件判定方法

       根据区间可计算出峰值、均值、面积及合格值的有效长度

       根据四种参数任意组合来判定产品是否合格

       1)峰值合格

       2)均值合格

       3)面积合格

       4)峰值+面积

       5)峰值+有效长度

       根据区间合格数除以总区间数的比值来判定整片电池片是否合格



测试报表

       可自动生成excel报告,含数据及图形

       可自动根据5BB、6BB、9BB、12BB,18BB导出客户自定义的报告

       所有测试数据,可自动生成日、周、月、年报表,方便数据统计及分析

数据资料

卧式18BB技术资料.doc
2021-10-18
213KB
