拉力机立式 返回

       1,对金属、非金属材料及复合材料的力学性能的测试以及工艺性能的分析研究。

       2,根据客户试样要求配上相应的工装夹具,可做拉伸、压缩、弯曲、剪切、撕裂、剥离、顶破、穿刺等试验。

       3,试验过程中可根据试验力和变形的大小自动变换量程,力、变形数据的动态显示,具有恒速、定荷重、定位移等控制方式。可选择应力-应变、力-伸长、力-时间等多种试验曲

 .................

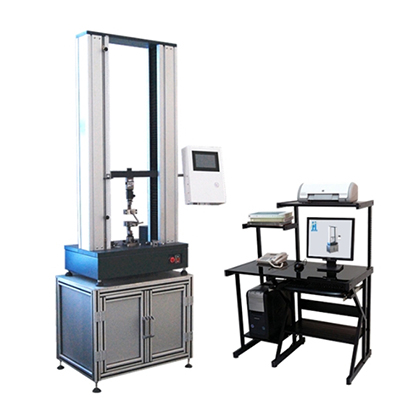

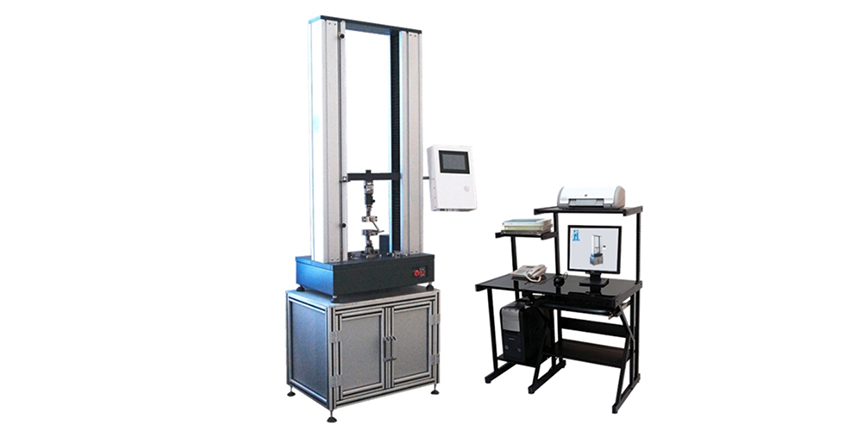

一、微机控制电子万能材料试验机概况:

       1,对金属、非金属材料及复合材料的力学性能的测试以及工艺性能的分析研究。

       2,根据客户试样要求配上相应的工装夹具,可做拉伸、压缩、弯曲、剪切、撕裂、剥离、顶破、穿刺等试验。

       3,试验过程中可根据试验力和变形的大小自动变换量程,力、变形数据的动态显示,具有恒速、定荷重、定位移等控制方式。可选择应力-应变、力-伸长、力-时间等多种试验曲线,自动求出材料的最大力值、抗拉强度、屈服点、屈服强度、延伸率等参数。

       4,试验条件、测试结果、标距位置自动存储,可细微调整移动横梁位置,方便进行标校验,具有过载、过流、过压、过速、欠压、行程等多种安全保护方式。

       5,试验结束后,可打印批试样报告和单件试样曲线,软件方便可为用户添加特殊的功能模块。可按用户需求输出不同的报告格式,免费软件升级,享受终身服务。

       6,Win10下控制软件,人机界面友好,已有的测量数据和结果均可储存,分类,查询和打印,并可按用户的要求打印输出报告(或用户提供报告格式)。

       7,试验完毕后,即可进行试验数据的分析,从而得到试样的抗拉(压)强度,延伸率等力学性能指标。

       8,该机精度高、量程范围宽、试验空间宽、性能稳定、可靠。各项性能指标都满足我国GB/T16491《电子式万能试验机》标准。简体中文,繁体中文,英语等多种语言可随即切换。

       9,软件功能:只要输入样件的各项参数,软件可自动按标准完成实验。

二、核心部件及相关介绍

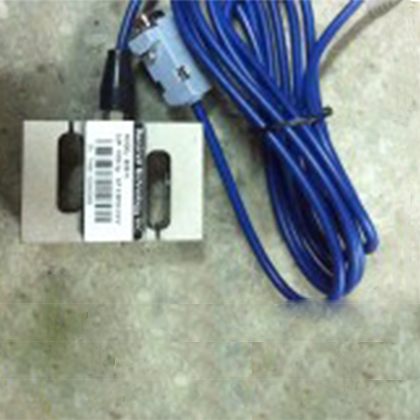

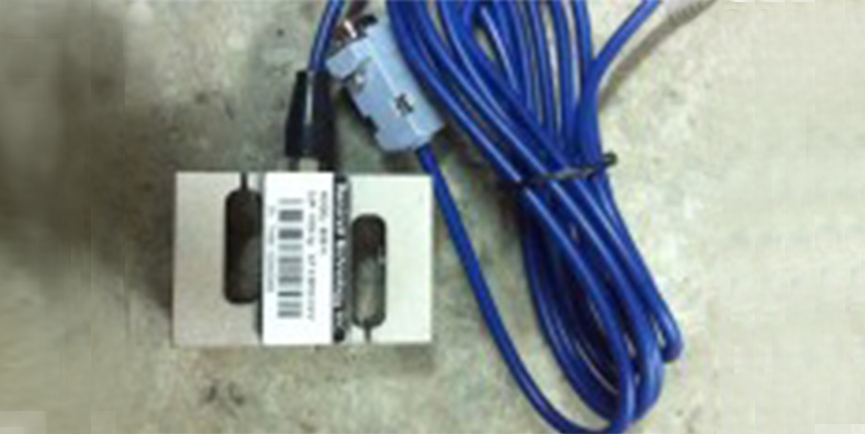

       1,传感器:200N

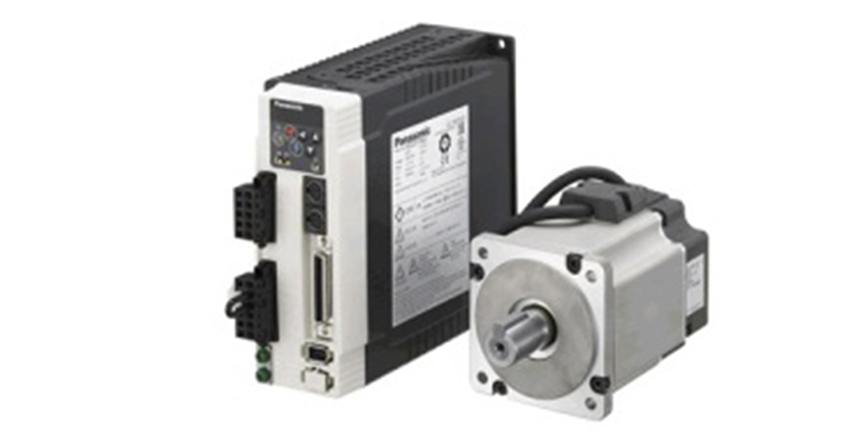

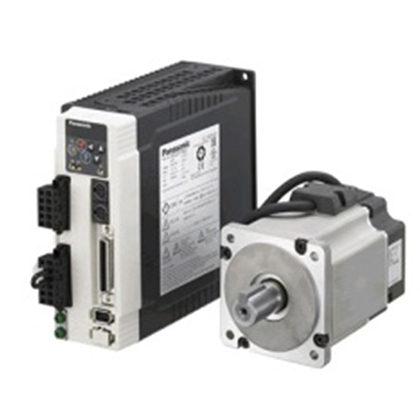

       2,交流伺服系统:日本松下Panasonic(包括电机、控制器、调速器);

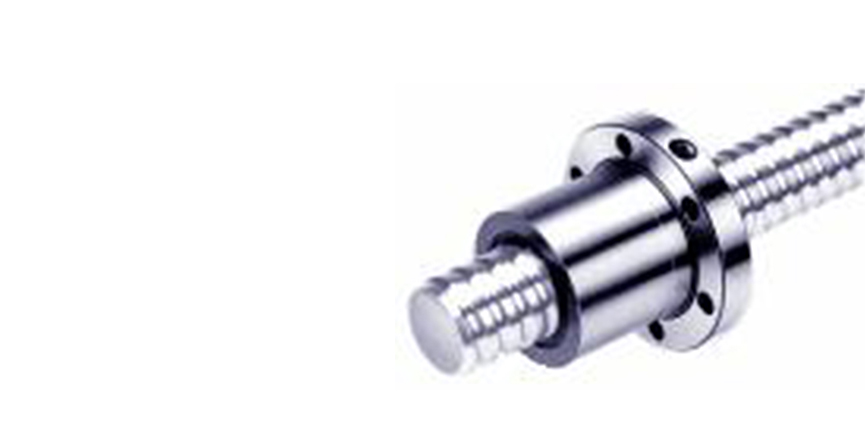

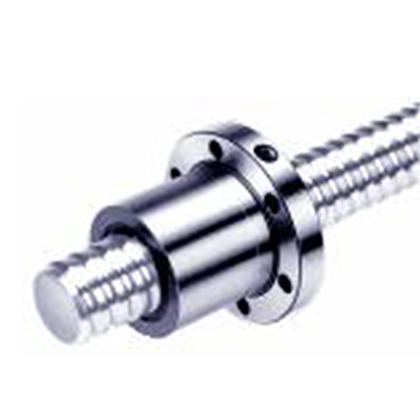

       3,机械系统:双立柱结构、台湾上银滚珠丝杠;

       4,导向杆:表面经高温及硬铬电镀处理,HRC60以上;

       5,防尘装置:抑叠防尘罩,保护丝杆;延长使用寿命;

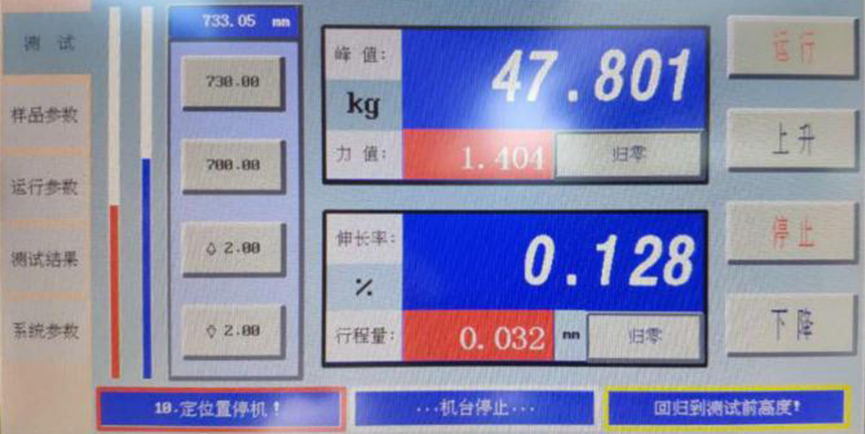

       6,显示方式:触屏和电脑双控制,操作方便(含联想电脑,送数据连接线壹根,测试软件壹套);

       7,控制软件:UTM材料试验机专用软件, 中英文显示互换,力量和长度单位可任意切换,向导式  菜单操作,测试项目完整,打印报告格式美观,与国际接轨 ,已涵盖GB、ASTM、DIN、JIS、BS…等测 试标准,亦可自编达到所需;

       8,各种控制模式任选: 定位移、定速度、定荷重等;

       9, 工装夹具:按客户要求提供三(四)点抗弯夹具兼容166/182/210的电池片拉力夹具;

       10,机台外壳: 优质55#钢板,静电喷涂,美观大方;

       11, 多重保护装置: 上下限行程, 紧急刹车开关, 漏电保护装置,断裂停机保护,软体超载保护等;

       12,整台设备外观大气,造型美观,操作有序,精密度高。

三、主要技术参数:

       产品型号:KTO-128A

       1,最大负荷:200N

       2,精度等级:0.5级

       3,试验力测量范围:0.4%-100% FS(测量范围0.4%-1%时的测量精度是1%,测量范围1%-100%时的测量精度是0.5%,所以建议传感器使用容量1%-80%的量程)。

       4,试验力示值误差:示值的±0.5%以内

       5,试验力分辨率: 1/500000,全程不分档,且全程分辨率不变

       6,力控速率调节范围:0.005-5%FS/s

       7,变形测量范围:0.2%-100% FS

       8,变形示值误差:示值的±0.5%以内

       9,变形速率调节范围:0.005-5%FS/s

       10,变形测量分辨率:1/500000,全程不分档,且全程分辨率不变

       11,位移控制速度范围:0.001-500mm/min

       12,位移控制速度精度:速率<0.5mm/min时,为设定值的±0.5%以内,速率≥0.5mm/min时,为设定值的±0.2%以内

       13,应力控制速率范围:0.005-5%FS/s

       14,应力控制速率精度:速率<0.05%FS/s时,为设定值的±0.5%以内,速率≥0.05%FS/s时,为设定值的±0.2%以内

       15,应变控制速率范围:0.005-5%FS/s

       16,应变控制速率精度:速率<0.05%FS/s时,为设定值的±1%以内,速率≥0.05%FS/s时,为设定值的±0.5%以内

       17,有效拉伸空间: 800mm

       19,有效试验宽度:370mm

       20,电源功率: 220V  50HZ;

       21,机台总重: 约150kg;

       22,机台外型尺寸(长*宽*高):约800*470*1520mm

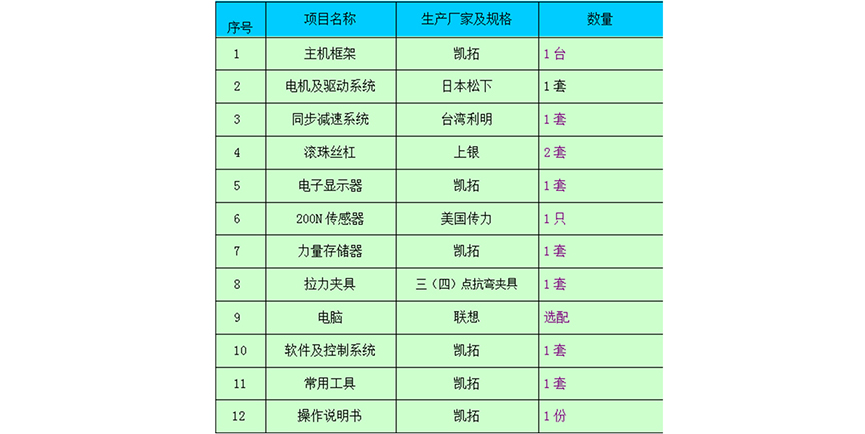

四、产品配置:

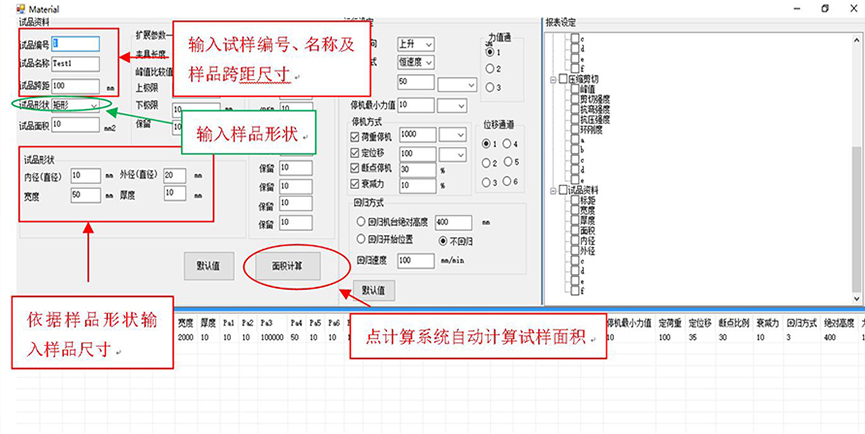

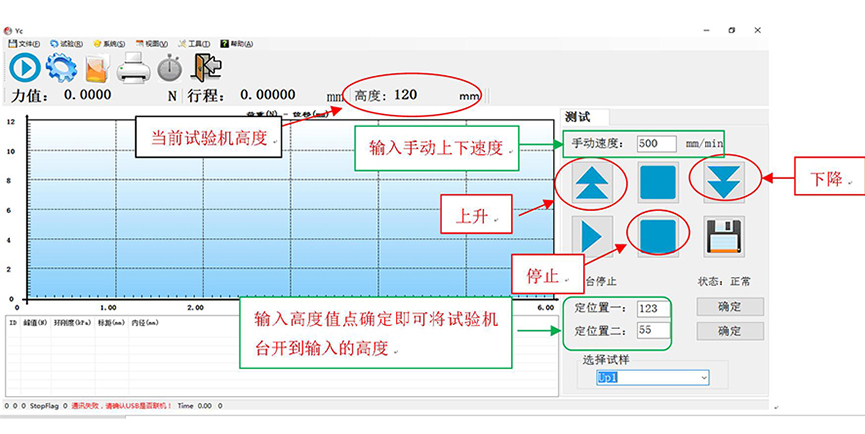

五、软件已测试功能简介:

       A.载荷位移曲线;载荷、时间曲线;位移、时间曲线;应力、应变曲线。

       B.根据各国对试片的要求编辑相应的测试标准,填写试品资料,编辑测试方法,并可供日后测试选择。

       C.自动储存本次试验结果,并可将其编辑为报表打印输出。有公式编辑功能,可对多个已测试的曲线进行对比。

       D.可设定小数点位数,各物理量单位及密码保护等。

       E.自动清零:计算机接到试验开始指令,测量系统便自动清零;

       F.自动回归:自动识别试验最大力,活动横梁自动高速返回初始位置;

       G.自动存档:试验资料和试验条件自动存盘,杜绝因突然断电忘记存盘引起的资料丢失;

       H.测试过程:试验过程及测量、显示、分析等均由微机完成;

       I.显示方式:数据和曲线随试验过程动态显示;

       J.结构再现:试验结果可任意存取,可对数据曲线再分析;

       K.曲线遍历:试验完成后,可用鼠标找出试验曲线逐点的力值和变形数据,对求取各种材料的试验数据方便实用;

       L.结果对比:多个试验特性曲线可用不同颜色迭加、再现、放大、呈现一组试样的分析比较;

       M.曲线选择:可根据需要选择应力应变、力时间、强度时间等曲线进行显示和打印;

       N.批量试验:对参数相同的试验一次设定后可顺次完成一批试样的试验;

       O.试验报告:可按用户要求的格式对试验报告进行编程和打印;

       P.限位保护:具有程控和机械两级保护;

       Q.过载保护:当负载超过额定的10%时自动停机;

       紧急停机:设有急停开关,用于紧急状态切断整机电源;

       自动诊断:系统具有自动诊断功能,定时对测量系统,驱动系统进行过压、过流、超温等到检查,出现异常情况即刻停机。

六、满足及适用标准:

       GB/T 2611-2007 《试验机  通用技术要求》

       JB/T 7406.1-1994 《试验机术语  材料试验机》

       GB/T 16491-2008 《电子式万能试验机》

       GB/T 16825.1-2008 《静力单轴试验机的检验 第1部分:拉力和(或)压力试验机测力系统的检验与校准》

       GB/T 22066-2008 《静力单轴试验机计算机数据采集系统的评定》

       JJG 139-1999 《拉力、压力和万能材料试验机》

       JB/T 6146-2007 《引伸计技术条件》

       JB/T 6147-2007 《试验机包装、包装标志、储运技术要求》
