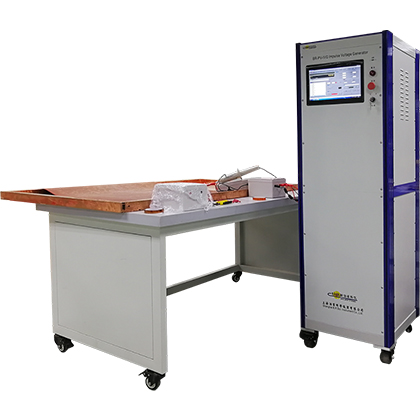

BR-PV-IVT 冲击电压测试仪 返回

       T = 额定电压从30%到90%的时间段

       上升沿时间 T1 = 1.67 × T = 1.2μs

       正脉宽时间 T2 = 50μs

       (至额定电压值的50%)


适用标准:IEC 61730-2:2016 (2019) MST 014、IEC 61730-1:2016 (2019)

T = 额定电压从30%到90%的时间段

上升沿时间 T1 = 1.67 × T = 1.2μs

正脉宽时间 T2 = 50μs

(至额定电压值的50%)

冲击电压发生器:

        #脉冲输出电压:2.0~21KV

        带载最大双面、叠瓦等高容组件,16KV加强绝缘*1.29海拔4000m因子=20.64KV(空载约25KV)

        参考:海拔5000m因子1.48、6000m因子1.70、7000m因子1.95…IEC 61730-1:2016 (2019)

        带载电压准确性:优于±3%

        电压分辨率:10V

        极性:正/负

        #带载波形符合:IEC 60060-1

        (带载最大面积双面、叠瓦等组件)

        上升沿:1.2μs±30%

        正脉宽:50μs±20%

       高压测试棒:衰減比例1000:1、脉波电压<27KVp-p

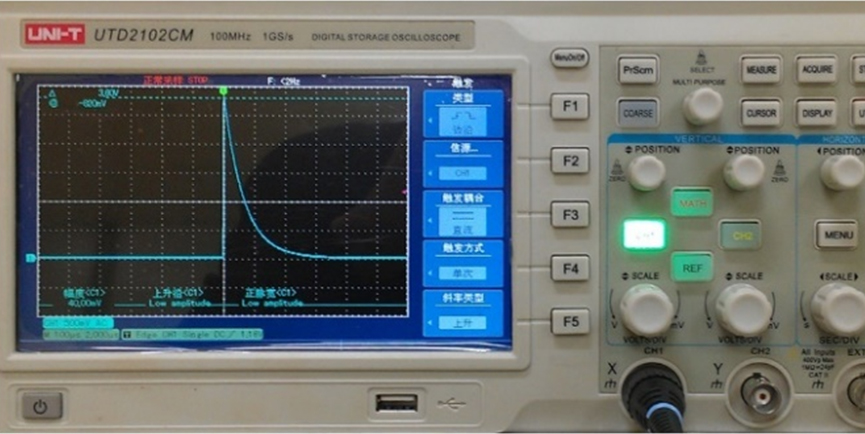

       示波器:1台,显示波形

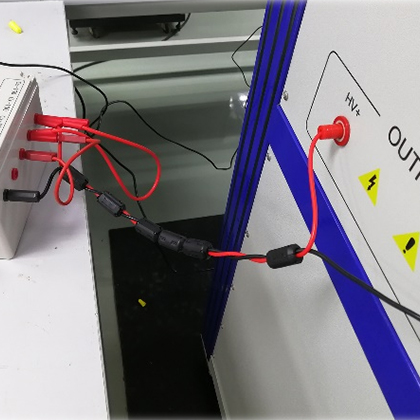

       附件:绝缘防护垫1张、绝缘手套2副                   负载匹配单元 – 分接不同容性的组件

       导电胶铜箔:铜层厚度0.03~0.05mm、总厚0.05~0.07mm、导电胶电阻:<1Ω@625mm2

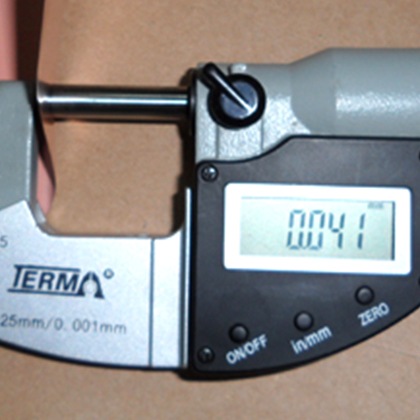

铜层厚度0.041mm

(0.03~0.05mm)

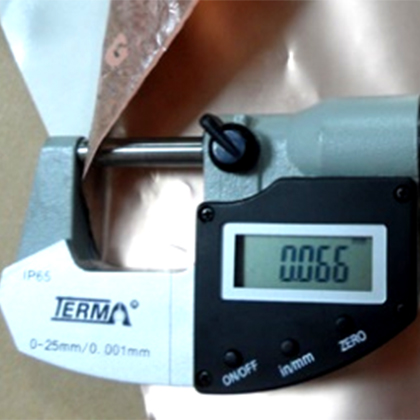

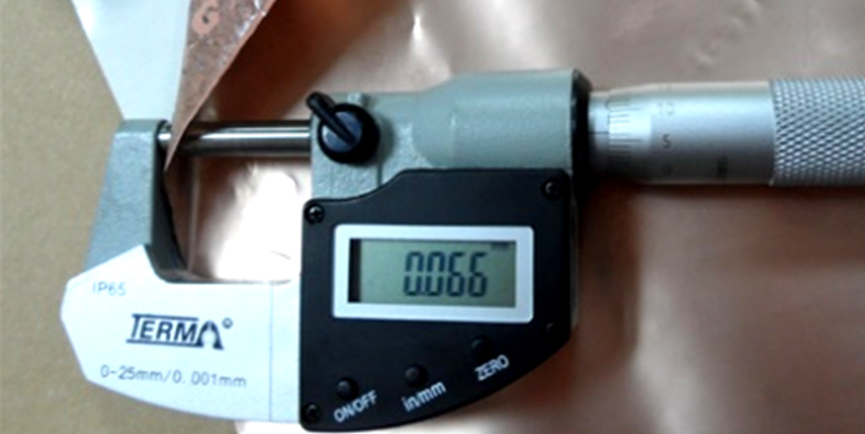

铜箔+导电胶总厚0.066mm

(0.05~0.07mm)

导电胶电阻<0.1Ω@625mm2

(<1W@625mm2)


数据资料

冲击电压测试仪20201014.docx
2021-10-27
1.12MB
