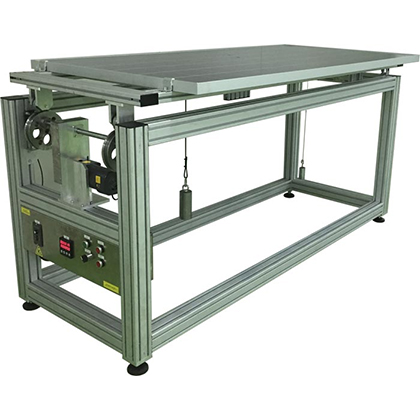

BR-PV-RT 引线端强度试验机 返回

       适用标准:IEC 61215-2:2016 (2019) MQT14、IEC 62790:2014 (2020)、IEC 60068-2-21:2006引出端试验Ua1及Ub、转矩试验Ud、减应力试验、导线锁紧试验、接线螺纹销扭矩试验、接线盒安装面上保持力试验…

       接线盒安装面上保持力试验:

       用于向测试物体的中心施加40N力的装置:

       防止扭力施加到接线盒:

       将用于施加力的装置附接到接线盒不应损害其功能:

       ..................

       适用标准:IEC 61215-2:2016 (2019) MQT14、IEC 62790:2014 (2020)、IEC 60068-2-21:2006引出端试验Ua1及Ub、转矩试验Ud、减应力试验、导线锁紧试验、接线螺纹销扭矩试验、接线盒安装面上保持力试验…

MQT14.1 Ua1试验

MQT14.2拉扭力试验



       接线盒安装面上保持力试验:

       用于向测试物体的中心施加40N力的装置。

       防止扭力施加到接线盒。

       将用于施加力的装置附接到接线盒不应损害其功能。

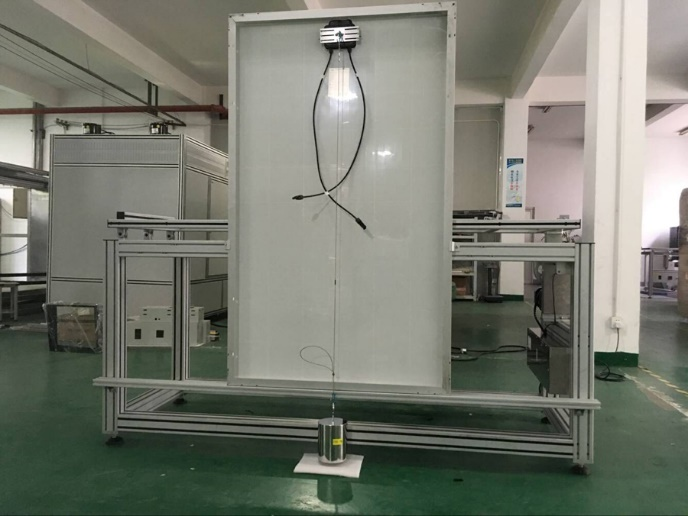

       在与平行于组件边缘的安装表面的每个方向上,逐渐施加40N的力(10±1)s,每次方向为90°(根据IEC 60068-2-21),作用于每个平行于安装面方向30分钟。

       在垂直于安装表面的方向上,没有冲击,逐渐施加40N的力(10±1)s。拉力应施加在盒子的中心点,没有冲击地作用于安装垂直面方向30分钟。



       导线锁紧试验:

       电机控制偏心轮旋转。

       光伏电缆在1秒内没有冲击地拉动,持续50次,在轴线方向施加30N力。



       接线螺纹销扭矩试验:

       转矩:0.1N·m

       试验用时s、扭矩值Nm、角度0~90°:直读



       非标准接线盒试验:

       至少保证中环集团所产组件以下光伏接线盒的测试:

       - 210*210(mm)单晶PERC单玻组件:分体式接线盒

       - 210*210(mm)单晶PERC双面组件:分体式接线盒

数据资料

引线端强度试验机新20201014.docx
2021-10-18
195.16KB
